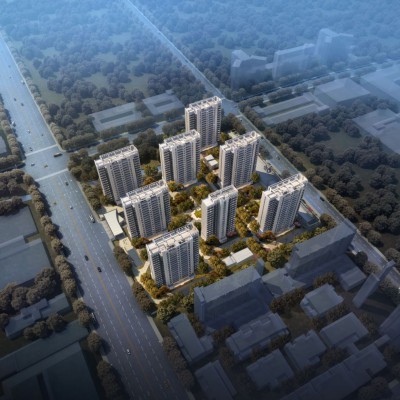

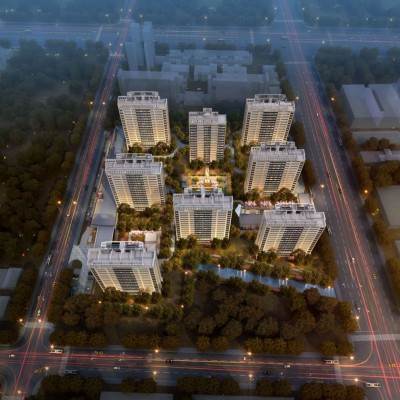

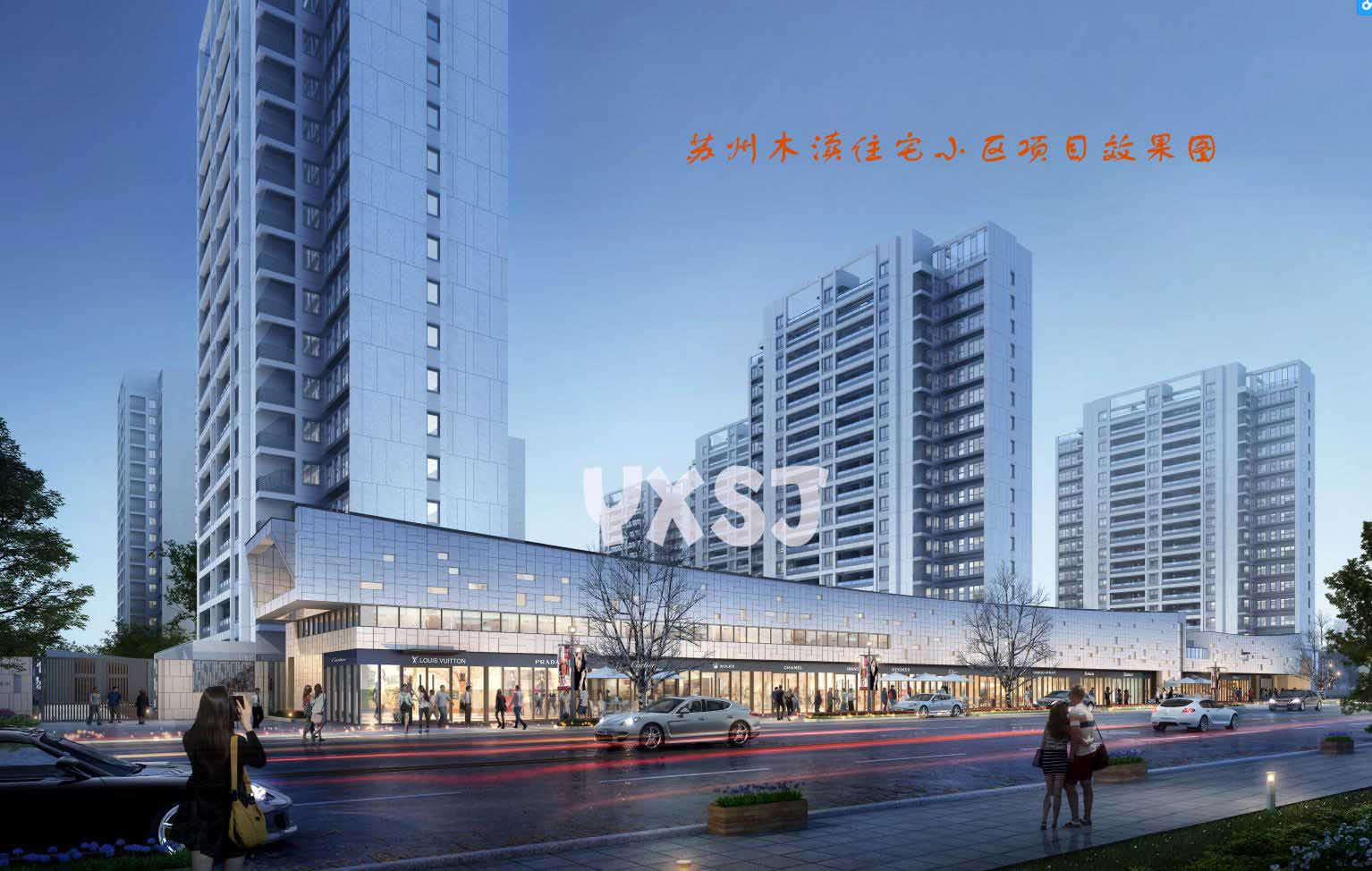

本工程为江苏木渎住宅项目工程，工程建筑安全等级为二级，建筑抗震设防烈度为7度，建筑设计使用年限为50年。
设计中综合考虑了承载力与变形、雨水渗透、空气渗透、等建筑幕墙的各项要求.
本工程结构形式:
屋面采用点式幕墙采用采用不锈钢驳接件连接方式，面玻璃为8+1.14pvb+8钢化夹胶玻璃，驳接爪件选用250系列。墙面采用白钢管20*20*2双侧成对，对夹玻璃。
设计遵循规范与依据
1、 计规范与规程
GB 50009—2001 《建筑结构荷载规范》
GB 50068—2001 《建筑结构可靠度设计统一标准》
GB 50017—2003 《钢结构设计规范》
GBJ 16—87 《建筑设计防火规范》
GB /50045—95 《高层民用建筑设计防火规范》
GB 50011—2001 《建筑抗震设计规范》
GB 50057—94 《建筑物防雷规范》
JGJ102—2003 《玻璃幕墙工程技术规范》
GB 50176—93 《民用建筑热工设计规范》
JG 3035—96 《建筑幕墙》
2、 材料标准
GB/T700—88 《碳素结构钢》
GB1597 《碳素结构钢》
GB/T700—88 《低合金高强度结构钢》
GB912/—89 《碳素结构钢和低合金结构钢》
GB/T5117 《碳钢焊条》
GB9963—88 《钢化玻璃》
GB/T15226 《硅酮建筑密封胶》
GB16776 《建筑用硅酮结构密封胶》
3、 设计参考资料
中国建筑工业出版社 《建筑结构静力计算手册》
张芹主编 《玻璃、金属板、石材、点式幕墙技术手册》
陈建东主编 《玻璃幕墙工程技术规范手册》
赵西安编著 《玻璃幕墙设计与施工》
二、 本工程所用结构构件的一般说明
本点式幕墙配件采用恒安牌驳接件。
四、等级及结构特性
(一)、性能等级：
根据承载力与变形、雨水渗透、空气渗透、保温防潮等建筑幕墙的各项要求，可保证幕墙系统有足够的强度和刚度。保证在各种条件下，均不存在结构损坏变形、玻璃破碎、接缝漏雨、漏气现象，且当压力消失后挠度恢复，无残余变形应力。
（二）、结构特性：
1.幕墙密封性设计：本设计幕墙玻璃选用的钢化玻璃，可防止雨水及空气的渗透。
2.幕墙的耐久性能：对于本工程的不锈钢件、玻璃和胶的耐久性保证书均由其专业生产厂家提供,我公司保证在正常使用和保养条件下,其正常使用性能50年不变。
3.钢结构防腐处理:防锈底漆两道,面漆两道(颜色为白色面漆)
五、材料及材质
1.不锈钢材
不锈钢材主要力学特性为:
抗拉强度: бb＝ 550Mpa； 许用应力: [б] ＝180MPa
屈服强度: бs＝205Mpa； 弹性模量: E＝206GPa
线膨胀系数:μ＝1.75×10-5
2.胶的选用
其物理性能：
极限抗张强度>1.0Mpa；
剥离强度：9.6KN／m；
允许位移变形量±15％
3.点式玻璃幕墙所用不锈钢材料都为奥氏体不锈钢产品，国产优等品。
