一、工程概况
工程名称：
工程地理位置：沈阳市苏家屯区
幕墙总高度为：
本工程幕墙形式：
本工程我公司依据多年设计及施工经验，石材幕墙部分拟用国内运用最广泛的短槽干挂系统。

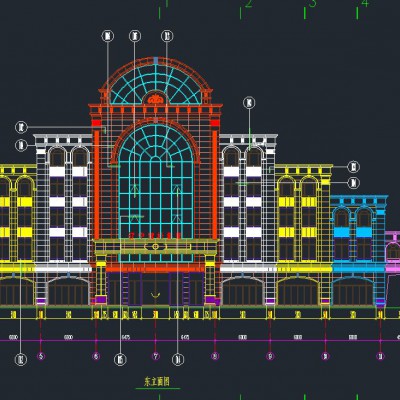

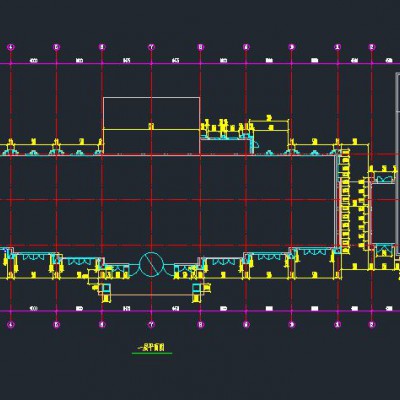

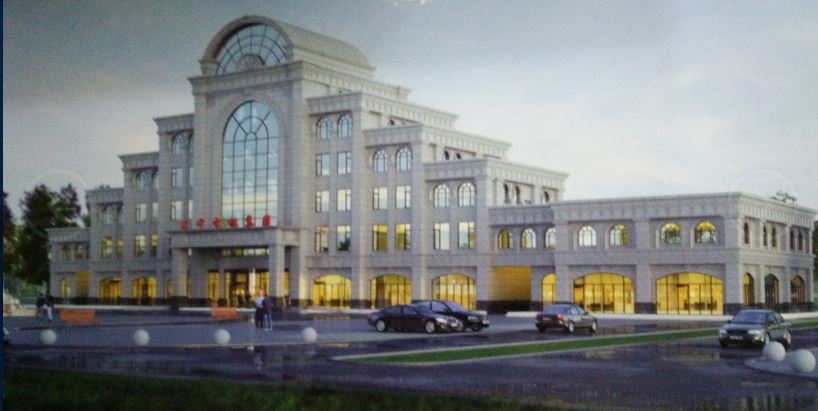

根据建筑设计图纸以及外立面效果图，我公司综合考虑分格的严谨与经济性，使最终效果充分糅合欧式建筑的严谨厚重以及东方建筑的灵秀，使欧式建筑与东方建筑的特点达到和谐与统一，充满现代美感。
二、设计依据
1、 业主提供的关于雪松酒店业主提供的的工程图纸
2、 国家有关规范及地方规范
3、 中华人民共和国行业标准
（一）设计及施工应遵循的有关规范及规程和行业标准
《建筑幕墙》 JG3035-1996
《金属与石材幕墙工程技术规范》 JGJ133-2001
《建筑幕墙工程技术规范》 DBJ08-56-96
《建筑结构荷载规范》 GB50009-2001
《钢结构设计规范》 GB50017-2003
《建筑物防雷设计规范》 GB50057-94
《建筑设计防火规范》 GB50016-2006
《建筑抗震设计规范》 GBJ50011-2001
《民用建筑热工设计规范》 GB50176-93
《民用建筑隔声设计规范》 GBJ118-88
《建筑用硅酮结构密封胶》 GB16776-97
《碳素结构钢》 GB700-88
《优质碳素结构钢技术条件》 GB699-88
《低合金高强度结构钢》 GB1591-94
《不锈钢棒》 GB1220-92
《不锈钢冷加工钢棒》 GB4226-84
《不锈钢冷轧钢棒》 GB3280-92
《不锈钢热轧钢棒》 GB4237-92
《硅酮建筑密封膏》 GB/T14683-93
《绝热用岩棉、矿棉及其制品》 GB/T11835-98
《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》 GB10711
《高耐候结构钢》 GB/T4171
《焊接结构用耐候钢》 GB/T4172
三、石材幕墙结构设计说明
1、 干挂花岗岩幕墙设计
结构形式：短槽式石材幕墙形式
花岗岩形式：25mm厚花岗岩石材（石材品种及处理面待定）
钢型材：立柱采用[8#槽钢，横梁采用L50*50*4角钢的形式，表面进行热镀锌处理。
结构特性：
a、 石材板块利用开在上端的槽，用不锈钢卡条实现石材的定位。安装方便，达到石材定位安装的目的。
b、 石材干挂件与石材端槽配合处加弹性胶垫塞紧，以实现定位要求，并保证充分的伸缩空间，石材干挂件与槽配合处施专用石材密封胶，以充分保证结构弹性，防止石材与石材干挂件硬性接触。限度地满足温差变形，以及帷幕系统的平面变形（即抗震）的要求。
c、 石材采用低铁花岗岩，以防日久后产生锈迹，影响外饰效果。
d、 石材幕墙板块损坏后易于更换，
结构优点：
a、 石材板块可独立安装结构，某板块更换时对相邻板块无不良影响。
b、 石材板块采取挂装形式，使得板块的拆卸和安装就位十分方便快捷，提高了更换速度。
c、 更换石材板块时，无须对幕墙的支撑龙骨做任何调整，幕墙的整体强度不会受到影响。
2、 幕墙结构计算参数：
1、 进行幕墙结构计算时考虑以下荷载作用及效应组合
l 风荷载
l 施工荷载
l 温度应力
l 地震荷载
l 应力集中因素
2、 对于沈阳市基本风压取值为：0.45KN/M2
3、 抗震设防烈度: 按7度进行设防。
4、 幕墙作结构强度验算计算如下节点和构件:
3、 石材幕墙结构计算点：
l 面材板块的强度验算和挠度控制;
l 骨架的强度验算和挠度控制;
l 幕墙系统与建筑主体结构的连接;
l 连接件强度验算;
